Hydraulijärjestelmien liittimet eivät ole vain yksinkertaisia ​​"liittimiä". Keskeisiä hankintapäätöksiin vaikuttavia tekijöitä ovat tyypillisesti liitostyyppi, kierrestandardi, letkun koko, paineluokitus, materiaali, tiivistystapa ja asennustapa. HBFittingsin hydrauliikkatuotevalikoimaan kuuluvat tällä hetkellä sarjat, kuten BSP, JIC, hydrauliletkuliittimet ja uudelleenkäytettävät letkuliittimet; sen tekninen dokumentaatio kattaa myös eri kokoonpanot, mukaan lukien NPTF, JIC 37 flare, ORFS, SAE J518 laippa, leikkausrengas, puristus, puristus ja pikaliitännät.

Siksi hydrauliliittimiä hankittaessa kyselyä ei pidä rajoittaa yhteen ulottuvuuteen-esim."Tarvitsen 1/2 tuuman hydrauliliittimet."

Kattavamman kyselyn tulisi sisältää seuraavat tiedot:

Letkun ID + liitostyyppi + kierrestandardi + materiaali + paine + liitäntätapa + väliaine + määrä

1. Mitä ovat hydrauliliittimet?

Hydrauliliittimiä käytetään liittämiseen:

• Hydrauliletkut
• Hydrauliputket
• Putket
• FPumps
• Venttiilit
• Sylinterit
• Moottorit
• Jakotukit
• Muut hydrauliset komponentit

HBFittingsin teknisessä dokumentaatiossa hydrauliputkiliittimet määritellään liittimiksi, jotka yhdistävät hydraulijärjestelmän komponentit hydrauliletkuihin tai -letkuihin, korostaen niiden roolia kunnollisten liitäntöjen ja tiiviyden varmistamisessa hydraulipiirissä.

Tyypillinen hydraulijärjestelmä voidaan ymmärtää seuraavasti:

Pumppu → Letku → Liitin → Venttiili → Toimilaite → Paluulinja
Niiden joukossa, vaikka kiinnitys on kooltaan pieni, se vaikuttaa suoraan:

• Vuoto
• Painehäviö
• Letkuliitäntä
• Asennus
• Huolto
• Järjestelmän luotettavuus

2. Hydrauliliitostyypit, jotka sinun pitäisi tietää

HBFittin gs:n hydraulitekninen dokumentaatio kattaa erilaisia ​​liitosrakenteita. Ostohenkilöstön osalta voidaan tehdä alustava luokittelu seuraavasti.

HBFittings-verkkosivuston tuoteluettelossa korostetaan tällä hetkellä BSP-standardeja ja JIC-standardeja sekä lisäsarja uudelleenkäytettäviä letkuliittimiä.


3. JIC-hydrauliliittimet

JIC on hyvin yleinen standardi hydrauliliittimien hankinnassa.

HBFittingsin teknisessä dokumentaatiossa JIC 37 asteen laippaliittimet on määritelty seuraavasti:

Suora lanka+ 37 asteen laippaistuin

Tiivistys tapahtuu ensisijaisesti 37 asteen levenemispinnassa sen sijaan, että se luottaisi pelkästään kierteisiin.

HBFittingsin uudelleenkäytettävät JIC-tuotteet on myös selkeästi merkitty:

• SAE J514
• JIC 37 asteen laippaliitäntä
• SS316 / SS304 / 316L
• 1/4"–1"
• Korkea paine
• Neste / Kaasu / Höyry / Öljy

Vahvistus vaaditaan JIC:tä ostettaessa.

• JIC 37 astetta
• Mies / Nainen
• Suora / kyynärpää / tee
• Letkun tunnus
• Langan koko
• Materiaali
• Paineluokitus

Älä sekoita JIC 37 asteen ja SAE 45 asteen liittimiä.

HBFittings huomauttaa myös erityisesti, että tietyissä kokoissa näiden kahden kierremitat voivat olla identtiset; siksi erottelun on perustuttava leikkauskulmaan.

4. BSP:n hydrauliliittimet

BSP on toinen suuri sarja HBFittingsin hydrauliikkatuotesarjassa.

Näet sen sivuston tuotteista:

• BSPP
• BSPT
• BSP naaras
• BSP mies
• BSP 60 asteen kartio
• BSP kääntyvä
• BSP kyynärpää

Esimerkiksi HBFittings-sivu, joka sisältää BSP-naaraspuoliset 60 asteen kartiomaiset hydrauliliittimet:

• Hiiliterästä
• Ruostumaton teräs
• Messinki
• BSP lanka
• Vesi / öljy / kaasu
• Mukautusominaisuudet standardeille, kuten BSP, JIC, SAE, ORFS, NPT ja JID.

BSPP

Rinnakkainen lanka

Tiivisterakenne, kuten tiivistealuslevy, O-rengas tai kartiotiiviste, on tarkistettava.

BSPT

Kapeneva lanka

Itse lanka edistää tiivistystä.

Kun teet ostoksen, älä vain kirjoita:

BSP 1/2"

Se pitäisi tehdä selväksi:

G1/2 BSPP Tai: R1/2 BSPT

5. NPTF-hydrauliliittimet

NPTF Hydrauliliittimet

NPTF kuuluu kartiomaiseen putkikierteeseen.

HBFittingsin teknisessä dokumentaatiossa NPTF kuvataan kuivatiivisteenä kartiomaisena putkikierteenä, jota käytetään polttoaine- ja nestehuoltosovelluksissa.

NPTF ja BSPT sekoittuvat helposti.

Molemmat ovat kartiomaisia ​​lankoja, mutta:

• Erilainen lankakulma
• Erilainen sävelkorkeus
• Erilainen kuin standardi

HBFittings sanoo nimenomaisesti:

NPTF ja BSPT eivät ole suoraan vaihdettavissa keskenään.

NPTF:n kierrekulma on 60 astetta, kun taas BSPT:n kierrekulma on 55 astetta.

6. ORFS Hydrauliliittimet

ORFS= O-Ring Face Sinetti

Tämän rakenteen ensisijainen tiivistyspaikka on liittimen päätypinnassa.

Perusrakenne:

Urosliitos + O-rengas → Naaras tasainen kasvo

HBFittingsin tekniset asiakirjat osoittavat, että ORFS-urosliittimissä on suora kierre ja O-rengas, kun taas naarasliittimissä on vastaava tiivistepinta. tiivistys saadaan aikaan O--renkaan 配合:n kautta litteällä tiivistepinnalla. Tätä mallia käytetään ensisijaisesti korkeapaineisissa-hydraulijärjestelmissä.

ORFS:ää ostettaessa tulee kiinnittää erityistä huomiota seuraaviin tarkastuksiin:

• O-rengasmateriaali
• O-renkaan koko
• Kierre
• Kasvojen kunto
• Letkun koko
• Paineluokitus

Jos O{0}}rengas on vaurioitunut, vuotoa voi tapahtua, vaikka kierteet olisivat ehjät.

7. SAE J518 hydrauliset laippaliittimet

Kun hydraulijärjestelmät toimivat suuremmilla virtausnopeuksilla ja paineilla, laippaliitokset ovat yleisempiä kuin tavalliset kierreliittimet.

HBFittingsin tekninen dokumentaatio kattaa:

• SAE J518
• SAE-koodi 61
• SAE-koodi 62
• Neljällä-pultilla jaettu laippa

Näitä laippaliittimiä käytetään yleisesti:

• Hydrauliset pumput
• Hydrauliset moottorit
• Hydrauliset venttiilit
• Korkeapaineinen{0}}hydraulijärjestelmä

Kun teet ostoksen, muista erottaa:Koodi 61 ≠ Koodi 62

Vahvistettiin myös:

• Laipan koko
• Paineluokka
• Portin koko
• O-rengas
• Pultti kuvio

8. Purista hydrauliletkuliittimet

Puristusliittimet ovat hyvin yleinen rakenne hydrauliletkukokoonpanoissa.

Peruskomponentit:

AsennusSisäke+holkki/holkki+letku

Asennuksen aikana holkki puristetaan puristuskoneella.

HBFittingsin teknisessä dokumentaatiossa puristusliittimet määritellään ensisijaisesti joustaviin hydrauliletkuihin, joissa mekaaninen puristusholkki kiinnittää letkun liitossisäkkeeseen ja luo luotettavan tiivisteen.

Ostosta tehdessäsi et voi luottaa pelkästään sovituksen vahvistamiseen.

Se on myös vahvistettava:

• Letkun tyyppi
• Letkun tunnus
• Letkun ulkohalkaisija
• Sopiva sarja
• Puristushalkaisija
• Puristusspesifikaatio
• Työpaine

Liitin ja letku on tarkastettava yhdistettynä kokoonpanona.

9. Uudelleen käytettävät hydrauliletkuliittimet

Tämä on HBFittingsin tuotevalikoiman kategoria, joka ansaitsee erityistä huomiota.

Sen ruostumattomasta teräksestä valmistetut uudelleenkäytettävät hydrauliletkuliittimet on valmistettu:

• SS316
• SS304
• SS316L
• JIC
• BSP
• BSPT
• NPT
• 1/4"–1"
• SAE100R2 / 2SN letkut

Tuotteessa on kolmi{0}}osainen kenttäkiinnitettävä-rakenne, joka mahdollistaa asennuksen paikan päällä-jakoavaimella ja poistaa puristuskoneen tarpeen.

Tämän tyyppinen tuote sopii:

• Rakennuslaitteet
• Maatalouskoneet
• Meren
• Öljykenttä
• Auto
• Yleinen valmistus
• Huolto

HBFittings-sivulla on myös sovelluksia, kuten lääkkeitä, biotekniikkaa ja öljytuotteiden valmistusta.

10. Letkun koon valinta

Tämä on yksi tärkeimmistä parametreista ostoa tehtäessä.
Hydrauliletkut mitoitetaan yleisesti käyttämällä kojetauluja.
Esimerkiksi:

• -04
• -06
• -08
• -10
• -12
• -16

HBFittingsin uudelleenkäytettävien liitosten tuotetiedoissa on lueteltu seuraavat:Kierre+letkun ID.+ mitat
Esimerkiksi:

• 1/4" letku
• 3/8" letku
• 1/2" letku
• 3/4" letku
• 1" letku

Älä siis vain kirjoita kyselyyn seuraavaa: 1/2" hydrauliliitin
Pitäisi kirjoittaa:1/2" letkun ID+ JIC naaras+ 37 aste + SS316
Näin toimittajat eivät arvioi väärin.

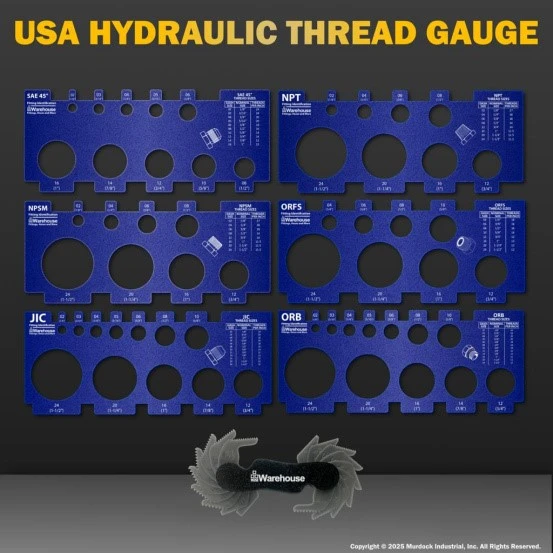

11. Langan vakiovalinta

Yleisiä hydraulikierretyyppejä ovat:

HBFittin gs:n tuotesivuilla on selkeästi lueteltu lankavaihtoehdot, kuten JIC, BSP, BSPT ja NPT.

12. Älä koskaan valitse pelkästään langan koon mukaan

Tämä on hyvin yleinen virhe hydrauliliitosten hankinnassa.

Esimerkiksi:

• 1/2" JIC
• 1/2" NPT
• 1/2" BSP

Se ei ole samantyyppinen kiinnitys.

Vaikka ne näyttävät olevan samankokoisia, niissä voi silti olla:

• Kierteen nousun ero
• Kierteen kulman ero
• Tiivistysmenetelmän ero
• Istuinkulman ero
• Mies/nainen epäsuhta

Erityisesti:

NPTF vs BSPT

Niitä ei voi sekoittaa suoraan.

13. Materiaalin valinta



Näet sen HBFittin gs hydraulituotteet -sivulta:

• Hiiliteräs
• Ruostumaton teräs
• Messinki

Ja uudelleenkäytettävän hydrauliletkun asennussivulla on pääasiassa:

• SS304
• SS316
• SS316L

Hiiliteräs

Sopii:

• Yleiset hydrauliset koneet
• Rakennuslaitteet
• Teollisuuden koneet

Edut ovat alhaisemmat kustannukset ja hyvä mekaaninen lujuus.

Ruostumaton teräs

Sopii:

• Meren
• Kemiallinen
• Syövyttävä ympäristö
• Elintarvikkeisiin/lääkkeisiin{0}} liittyvät järjestelmät
• Ulkoiluvälineet

HBFittings kiinnittää erityistä huomiota ruostumattoman SS316-teräsrungon korroosionkestävyyteen.

Messinki

Löytyy yleisemmin seuraavista:

• Yleiset nesteliitännät
• Pneumaattiset järjestelmät
• Alempi{0}}painesovellukset

Viime kädessä valinnan tulisi perustua väliaineeseen ja paineeseen, eikä pelkästään materiaalikustannusten vertailuun.

14. Paineluokitus

Paine on parametri, jota ei saa jättää epäselväksi hydrauliliittimiä ostettaessa.

On tarpeen erottaa:

• Työpaine
• Suurin työpaine
• Räjähdyspaine
• Testipaine

Lisäksi liittimen paineluokitusta ei voida arvioida letkusta riippumatta.

Todellinen järjestelmän paine riippuu:

Letku+ Liitäntä+ Liitäntä+ Lämpötila+ Media

Esimerkiksi HBFittingsin uudelleenkäytettävien letkujen kiinnityssivu on suunnattu suoraan korkeapaineisiin{0}}hydraulijärjestelmiin ja tarjoaa painetodistukset.

Siksi on suositeltavaa kirjoittaa kysely suoraan seuraavasti:

Käyttöpaine: 250 bar
Huippupaine: 300 bar
Lämpötila: -20 asteesta +100 asteeseen

Sen sijaan, että sanoisit: Korkea paine.

15. Lämpötila ja hydraulineste

Letkun pinta vs. materiaalin lämpötila on 1/2 tuumaa. X-sarjan letku

Materiaalin lämpötila (F)

Yleisiä hydraulijärjestelmän nesteitä ovat:

• Hydrauliöljy
• Mineraaliöljy
• Vesi-glykoli
• Kaasu
• Steam
• Polttoaine
• Muut erikoisnesteet

HBFittingsin uudelleenkäytettävät hydrauliliitossivulla luetellut materiaalit ovat:

Neste, kaasu, höyry, öljy

Eri tiivistysmateriaaleilla on kuitenkin vaihteleva yhteensopivuus prosessiväliaineen ja käyttölämpötilan kanssa.

Ostosta tehdessäsi on suositeltavaa antaa seuraavat tiedot samanaikaisesti:

Media+ Lämpötila+ Paine

On parasta olla erottamatta näitä kolmea parametria.

16. Yhteyden määritys

Hydrauliliittimet eivät ole vain suoria liittimiä.

Yleisiä rakenteita ovat:

Suoraan

Käytetään suorissa{0}}linjayhteyksissä.

45 asteen kyynärpää

Vähennä putkien mutkia.

90 asteen kyynärpää

Muuta putkilinjan suuntaa.

Teetä

Saavuta kolmisuuntainen{0}}yhteys.

Ylittää

Nelisuuntainen{0}}yhteys.

Sovitin

Salli muunnos eri säikeiden/yhteyksien välillä.

Laipio

Käytetään läpi{0}}levyliitäntöihin.

HBFittingsin BSP-hydrauliikkatuotteet sisältävät liittimiä, kuten 45 asteen, 60 asteen ja 90 asteen kulmat.

17. Kääntyvät liittimet

Kääntösovitus on erityisen hyödyllinen mobiililaitteissa.

Se voi vähentää vääntöä letkun asennuksen aikana.

Yleisesti nähtävissä:

• Rakennuskoneet
• Maatalouslaitteet
• Hydraulisylinterit
• Mobiililaitteet

HBFittingsin tuotevalikoimaan kuuluvat naaraspuoliset BSP suorat kääntyvät hydrauliletkuliittimet ja naaraspuoliset JIC 37 astetta kääntyvät uudelleenkäytettävät hydrauliletkuliittimet.

Kun teet ostoksen, muista vahvistaa:

• Kääntyvä tyyppi
• Kierre
• Letkun tunnus
• Paine
• Kulma

18. Uudelleen käytettävät vs. puristusliittimet

HBFittin gs reusable fitting sanoo nimenomaisesti, että se voidaan asentaa -sivustolle jakoavaimella ilman puristustyökaluja.

Jos asiakkaasi tekee ensisijaisesti:

Paikan päällä oleva-korjaus / tekninen huolto / mobiililaitteet

Uudelleenkäytettävä sovitus on vakavan harkinnan arvoinen.

Jos se on:

Suuri määrä standardoituja letkukokoonpanoja

Puristusliittimet sopivat yleensä paremmin massatuotantoon.

19. Letkun yhteensopivuus

Ei voida olettaa, että:

"1/2 tuuman sovitus= kaikki 1/2 tuuman hydrauliletkut."

Letkurakenne 会影响 liitosvalinta.

HBFittingsin uudelleenkäytettävät liitostuotteet on merkitty selkeästi niiden käyttötarkoituksiin:

SAE100R2 tai 2SN(100R2) letkut.

Hankinnan yhteydessä tulee toimittaa ainakin seuraavat tiedot:

• Letku standardi
• Letkun tunnus
• Letkun rakenne
• Työpaine
• Letkun valmistaja/malli

20. Valmistuksen laatu

Hydrauliliitosten laatua ei voida arvioida pelkästään niiden ulkonäön perusteella.
HBFittingsin uudelleenkäytettävät hydrauliliitossivut paljastavat suhteellisen kattavan tuotanto- ja testausprosessin:

• Raaka-aineiden hankinta
• Kemiallinen analyysi
• Leikkaus
• Poraus
• CNC-työstö
• Ensimmäinen näytetarkastus
• Tarkastus käynnissä-
• Lopputarkastus

Sen testauskohteita ovat:

• Pituus
• Poran halkaisija
• ID
• OD
• Kierre
• Pinta

Joukkoostoksissa nämä tiedot ovat enemmän kuin vain:
"Korkealaatuiset hydrauliliittimet" Käytännöllisempi merkitys.

21. Materiaalitodistus ja painetodistus

Suunnitteluprojekteissa tai teollisuuslaitteiden hankinnassa on suositeltavaa vahvistaa etukäteen:

Materiaalitodistus

Esimerkiksi:

• SS304
• SS316
• SS316L

Materiaalien tulee olla jäljitettävissä.

Painetodistus

Vahvistus:

• Testipaine
• Työpaine
• Sovellettava malli
• Testausmenetelmä

HBFittingsin uudelleenkäytettävät liitossivut kertovat selkeästi, että jokaiselle tuotteelle voidaan toimittaa materiaalitodistukset ja painetodistukset.

22. Pintakäsittely

Hiiliteräksiset hydrauliliittimet läpikäyvät usein pintakäsittelyn niiden korroosionkestävyyden parantamiseksi.

Yleistä:

• Sinkkipinnoitus
• Sinkki-nikkelipinnoitus
• Kromipinnoitus
• Fosfaatti
• Passivointi
• Kiillotus

HBFittingsin erilaisista hydraulituotteista löytyy hiiliteräksestä, ruostumattomasta teräksestä ja messingistä valmistettuja kokoonpanoja; sen uudelleenkäytettävät ruostumattomat terästuotteet on viimeistelty kiillotetulla pinnalla. Meri-, ulko- tai korkean kosteuden{1}}ympäristöissä kannattaa kysyä erityisesti seuraavia asioita:

Suolasumutesti/korroosionkestävyys

Sen sijaan, että katsoisit vain sanoja "sinkitty".

23. Hydrauliliittimet eri teollisuudenaloille

HBFittin gs:n uudelleenkäytettävät hydrauliliitossivulla luetellut sovellukset ovat:

• Öljykenttä
• Sotilaallinen puolustus
• Meren
• Maatalous
• Rakennuslaitteet
• Yleinen valmistus
• Autoteollisuus
• Lääke- ja biotekniikka
• Öljytuotteiden valmistus

Rakennuslaitteet

Pääkohdat:

• Tärinä
• Korkea paine
• Vaikutus
• Letkun liike

Maatalous

Pääkohdat:

• Ulkoilu
• Pöly
• Vesi
• Huoltomukavuus

Meren

Pääkohdat:

• Korroosionkestävyys
• Ruostumaton teräs
• Merivesiympäristö

Öljykenttä

Pääkohdat:

• Paine
• Materiaalin jäljitettävyys
• Lanka standardi
• Tiivisteen luotettavuus

24. Oikean hydrauliliittimen valinta

On suositeltavaa valita seuraavassa järjestyksessä.
Vaihe 1 - Tunnista letku
Ensin määritä:
Letkun ID+ Letkun standardi
Esimerkiksi:
SAE 100R2/ 1/2"
Vaihe 2 - Tunnista yhteys
Vahvistaa:

• JIC
• BSPP
• BSPT
• NPT
• ORFS
• Laippa
• Metrinen

Vaihe 3 - Tunnista lopetustyyppi
Vahvistaa:

• Uros
• Naaras
• Kääntyvä
• Kyynärpää
• Tee
• Sovitin

Vaihe 4 - Vahvista paine
Tarjoaja:

• Työpaine
• Huippupaine

Vaihe 5 - Vahvista lämpötila
Erityisesti:

• Työpaine
• Huippupaine

Vaihe 6 - Valitse materiaali
Mukaan:

• Neste
• Korroosio
• Ympäristö
• Budjetti

Vaihe 7 - Vahvista asennus
Valinta:

• Puristus
• Uudelleen käytettävä
• Puristus
• Pikayhteys
• Laippa

25. Hydrauliliitosten oston tarkistuslista

Kun teet tilauksen, voit yksinkertaisesti lähettää alla olevan taulukon toimittajalle.

26. Esimerkki oikeasta tarjouspyynnöstä

Älä kirjoita: Ilmoita 1/2 tuuman hydrauliliittimet.

On suositeltavaa kirjoittaa seuraavasti:

Hydrauliletkun liitin
Letku: SAE 100R2 / 2SN
Letkun tunnus: 1/2"
Liitäntä: JIC 37 asteen naaras kääntyvä
Kierre: 3/4"-16 UNF
Materiaali: SS316
Käyttöpaine: 250 bar
Media: Hydrauliöljy
Lämpötila: -20 asteesta +100 asteeseen
Määrä: 1000 kpl
Vaaditut asiakirjat: Materiaalitodistus + painetestitodistus

Näin toimittajat voivat täsmäyttää tuotteet suoraan sen sijaan, että he vahvistaisivat toistuvasti kymmeniä parametreja.

27. HBFittings-tuotevalikoima

Jos luokittelemme hankinnat HBFittingsin tuoterakenteen perusteella, ne voidaan jakaa useisiin pääkategorioihin:

Hydrauliliittimet

Tärkeimmät tuotteet:

• BSP:n hydrauliliittimet
• JIC Hydrauliliittimet
• Hydrauliletkujen sovittimet
• Hydrauliset kyynärpäät
• Hydrauliset kääntyvät liittimet

Virallisen verkkosivuston nykyinen hydrauliliitoskategoria sisältää sekä BSP-standardit että JIC-standardit.

Uudelleenkäytettävät letkuliittimet

Sopii:

• Kenttäkorjaus
• Huolto
• Mobiililaitteet
• Hydrauliletkun kokoonpano

Sen tuotteet on valmistettu SS304:stä, SS316:sta ja SS316L:stä ja tukilangoista, kuten JIC, BSP, BSPT ja NPT.

Messinkiset hydrauliliittimet

HBFittingsin messinkituotevalikoimaan kuuluu myös:

• Hydraulinen messinkiliitin
• Messinkihydraulinen pikakiinnitys

28. Yleiset hydrauliliitosten ostovirheet

Virhe 1: Vain koon vahvistaminen

1/2" ei välttämättä määrää sovitusta.

Vielä tarvitaan:

Letkun ID + kierre + liitos + paine

Virhe 2: JIC:n ja SAE 45 asteen sekoitus

JIC on: 37 astetta

SAE 45 asteen heijastus on: 45 astetta

Älä käytä näitä kahta vaihtokelpoisesti vain siksi, että niiden langat näyttävät identtisiltä.

Virhe 3: NPT:n ja BSPT:n sekoittaminen

Molemmat ovat kartiomaisia ​​kierteitä, mutta niillä on erilaiset tekniset tiedot.

HBFittings toteaa nimenomaisesti, että NPTF ja BSPT eivät ole keskenään vaihdettavissa.

Virhe 4: Letkustandardin huomiotta jättäminen

Sama letkutunnus voi vaatia erilaisia ​​liittimiä letkun rakenteesta riippuen.

HBFittingsin uudelleenkäytettävät liittimet on nimenomaisesti määritelty SAE 100R2/2SN:ksi.

Virhe 5: Materiaalin valinta vain hinnan mukaan

Jos laitetta käytetään pitkään:

• Meren
• Kemiallinen
• Ulkona
• Kostea ympäristö

Käytännössä SS316:n käytön todelliset kustannukset voivat poiketa merkittävästi tavallisen hiiliteräksen kustannuksista.

Virhe 6: Tarkastellaan vain sovituspainetta

On vahvistettava samanaikaisesti:

Letku + liitin + sovitin + venttiili + varusteportti

Koko liitäntälinjan paineluokitus.

29. Pikavalintataulukko

30. Lopullinen ostoopas

Hydrauliliittimiä valittaessa käytännöllisin tapa ei ole aloittaa tuotteen nimestä, vaan toimia taaksepäin olemassa olevasta hydraulijärjestelmästä.

Ensimmäinen

Vahvistus:

Mitä letkua käytät?

Toinen

Vahvistus:

Mitä liitäntästandardia kone käyttää?

Kolmas

Vahvistus:

Millä paineella ja lämpötilalla järjestelmä toimii?
Neljäs
Vahvistus:
Mikä neste ja ympäristö ovat mukana?
Viides
Vahvistus:
Miten varusteet asennetaan?
Lopuksi vahvistetaan:
Materiaali + muoto + koko + lanka + pintakäsittely
HBFittingsin tuoteluettelo kattaa laajan valikoiman liitäntätyyppejä JIC 37 asteen laippa-, BSP-, NPTF-, ORFS- ja SAE J518 -laipoista puristus-, puristus-, irrotettaviin, pikaliittimiin ja uudelleenkäytettäviin letkuliittimiin. Sen uudelleenkäytettävät hydrauliletkuliittimet tarjoavat myös yhteensopivuuden SS304/SS316/316L-materiaalien, JIC/BSP/BSPT/NPT-kierteiden ja SAE 100R2/2SN -letkujen kanssa sekä hankintatiedot, kuten materiaali- ja painesertifikaatit.
HBFittings-hankintasivulla suosittelemme, että "Hydrauliliittimet" tehdään todella hyödylliseksi työkaluksi ostajille oikeiden tuotteiden valinnassa sen sijaan, että niitä vain luetellaan. Sivun ytimen tulisi keskittyä:
Letku → Liitäntä Vakio → Kierre → Tiiviste → Paine → Materiaali → Asennus → Käyttö
Tätä hankintapolkua kehitetään.
