Messinkisiä adapteriliittimiä käytetään, kun kaksi liitäntää eivät täsmää suoraan. Ero voi olla siinäkierretyyppi, kierteen sukupuoli, putken koko, liitäntätapa tai komponenttikokoonpano. Hyvä sovitin sulkee tämän raon pakottamatta asentajaa suunnittelemaan muuta putkistoa uudelleen.

HBFittings-sovittimet sopivat laajempaan messinkiliitosvalikoimaan, joka sisältääNPT-putkiliittimet, puristusliittimet, PEX-liittimet, push{0}}liittimet, letkunväkäliittimet, puutarhaletkuliittimet, SAE-liittimet ja laippaliittimet. Yhtiön nykyiseen tuotevalikoimaan kuuluu myös mmMessinkinen uros ja naaras jatkosovitin, kun taas sen paine{0}}tarvikevalikoimaan kuuluu messinkiadapterit, joissa on yhdistelmiä, kuten NPT, BSPT ja metriset kierteet.

Tämä opas on kirjoitettu jakelijoille, LVI-urakoitsijoille, laitevalmistajille ja OEM-ostajille, joiden on määritettävä messinkiadapterit oikein ennen tilauksen tekemistä.

1. Mikä on messinkiadapteriliitin?



Messinkiadapteri on liitäntäliitin, jota käytetään yhdistämään kaksi komponenttia, joilla on erilaiset liitäntävaatimukset.

Esimerkiksi:

• Ulkopuolinen lanka → ulkolanka
• Ulkopuolinen lanka → ulkopuolinen lanka
• Iso lanka → pieni lanka
• Putken kierre → letkuliitäntä
• Puristusliitäntä → kierreliitäntä
• Push-sovi liitos → kierreliitäntä
• Metrinen kierre → BSP-kierre
• NPT → BSPT

HBFittings kuvaa senMessinkinen uros ja naaras jatkosovitinliittimeksi erityyppisten ja -kokoisten putkien tai liitososien liittämiseen. Sen pituus voidaan myös räätälöidä asiakkaan tarpeiden mukaan.

Tämä on sovittimen päätehtävä:saada kaksi muuten yhteensopimatonta yhteyttä toimimaan yhdessä.

2. Messinkiadapteriliittimet vs. liittimet

Nämä kaksi termiä sekoitetaan usein keskenään.

Esimerkiksi:

1/2" naaras NPT × 3/4" uros NPT

on sovitin.

1/2" naaras NPT × 1/2" naaras NPT

on yleensä kytkentä.

HBFittings listaa aMessinkinen naaraspuolinen kuusiokierreliitinerillään sen uros/naaras jatkosovittimesta, mikä kuvastaa tätä eroa.

3. Päätä ensin, mitä sovittimen on muutettava

Ennen kuin valitset messinkirungon, määritä yhteensopimattomuus.

Yleisiä tilanteita on kuusi.

1. Viestiketjun sukupuoli

Mies → Nainen

Nainen → Mies

2. Langan koko

3/4" → 1/2"

1" → 3/4"

3. Lanka vakio

NPT → BSPT

Metrinen → BSP

4. Yhteystyyppi

Putken kierre → Letkun väkäs

Pakkaus → Lanka

Push fit → Lanka

5. Suunta

Suora adapteri

90 asteen adapteri

6. Pituus

Vakioadapteri

Laajennettu adapteri

Mukautettu{0}}pituussovitin

HBFittingsin tuotevalikoima esittelee useita näistä kokoonpanoista, mukaan lukien uros-/naarassovittimet ja letku-väkäsovittimet.

4. Messinki----naarassovittimet

Uros--naaras-sovitin on hyödyllinen, kun olemassa olevalla laitteistolla ja putkella on eri kierteet.

Tyypillinen kokoonpano:

Mies NPT × Nainen NPT

Sovellukset sisältävät:

• Venttiilit
• Pumput
• Jakotukit
• Vedenlämmittimet
• LVI-laitteet
• Painelaitteet

HBFittings listaa tällä hetkellä aMessinkinen uros ja naaras jatkosovitin, jossa on naaras-NPT-kierre toisessa päässä ja uros-NPT-liitäntä toisessa. Pituus voidaan mukauttaa.

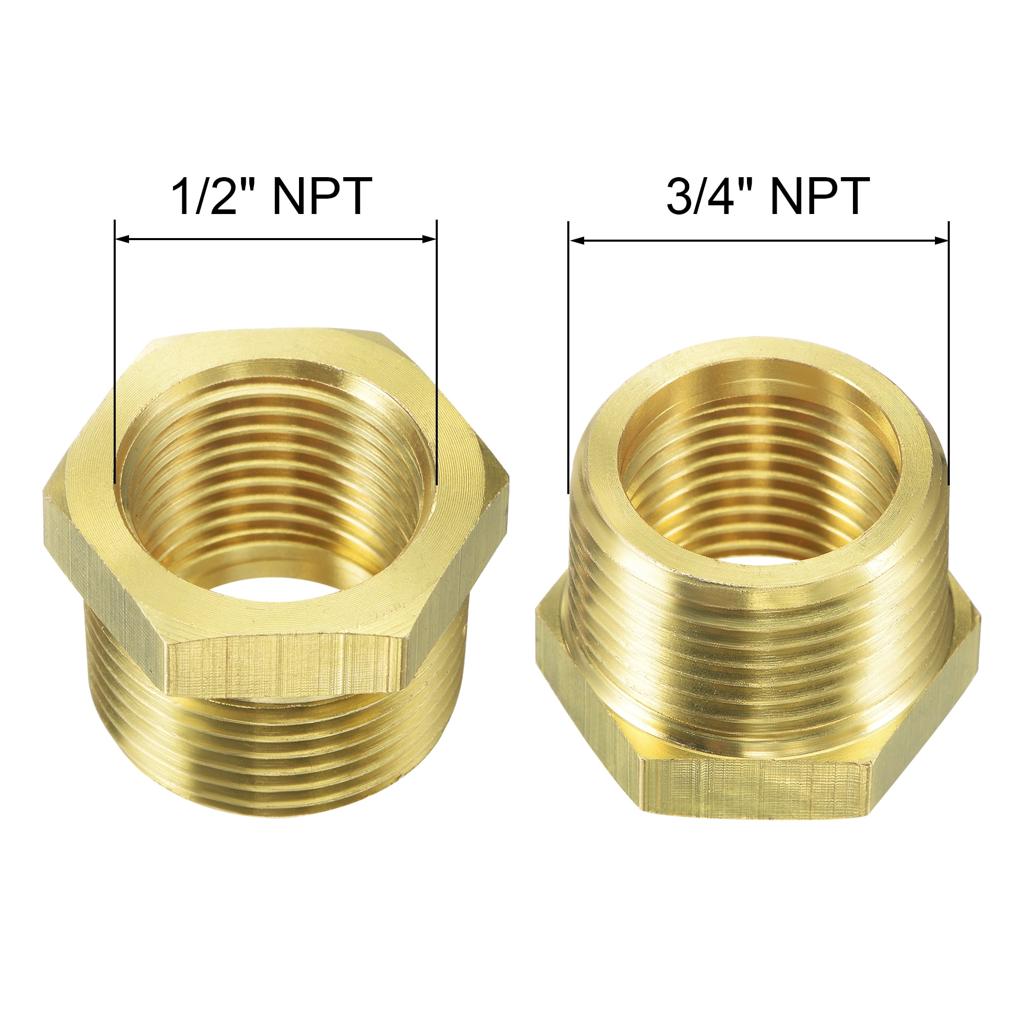

5. Messinkiä pienentävät sovittimet



Pienennyssovitin yhdistää kaksi eri kokoa.

Esimerkki:

• 3/4" NPT → 1/2" NPT
• Sitä voidaan käyttää yhdistämään:
• Suuri putki pienempään laiteporttiin
• Pääputki instrumenttiin
• Veden syöttö venttiiliin
• Pumpun ulostulo pienempään letkuun

Ennen kuin ostat, määritä molemmat puolet erikseen:

Liitäntä A + liitäntä B

Älä vain kirjoita:

Messinkiä vähentävä sovitin

koska tämä ei tunnista todellista yhteyttä.

6. Lankastandardi: NPT, BSP ja Metric

Lankaerittely on yksi tärkeimmistä oston yksityiskohdista.

HBFittingsin tuotetiedot osoittavat, että sen messinkihelat voidaan valmistaaBSP, metriset, NPT, MPT, UNC, BSW, UNF ja erikoislangat asiakkaan toiveiden mukaan.

NPT

Yleistä:

• Yhdysvallat
• Kanada
• Teollisuuden laitteet

BSPT

Yleistä:

• Euroopassa
• Aasia
• Yhdistyneen kuningaskunnan-liittyvät markkinat

BSPP

Rinnakkaisputken kierteet, joita käytetään monissa teollisuus- ja putkistojärjestelmissä.

Metrinen

Esimerkkejä:

• M10 × 1
• M12 × 1.5
• M20 × 1.5

Sovittimen tulee vastata laitteen valmistajan todellista porttimääritystä.

7. Älä oleta, että NPT ja BSP ovat keskenään vaihdettavissa

Tämä on yksi yleisimmistä sovittimen ostovirheistä.

NPT- ja BSP-säikeet voivat näyttää samanlaisilta, mutta ne eivät ole automaattisesti vaihdettavissa keskenään.

Väärä yhdistelmä voi aiheuttaa:

• Huono langan kiinnitys
• Vuoto
• Vaurioituneet langat
• Vaikea asennus
• Ennenaikainen epäonnistuminen

Esimerkiksi HBFittings luetteloi paineen{0}}sovittimet seuraavilla yhdistelmillä:

• 1/2" NPT × 1/2" NPT
• M20 × 1.5 × G1/2
• M20 × 1.5 × G1/4
• G1/2 × M20 × 1.5
• 1/4" NPT × 1/4" BSPT
• 1/2" NPT × 1/2" BSPT

Tämä on hyödyllinen esimerkki siitä, miksi täydellisen lankamäärityksen pitäisi näkyä ostotilauksessa.

8. Messinkiadapterin materiaalit

HBFittings toimii useiden messinkilaatujen kanssa koko asennussarjassaan.

Sen julkaistut materiaalitiedot sisältävät:

• CuZn39Pb3
• CW614N / CA360
• CA377
• Lyijytöntä{0}}messinkiä
• DZR messinkilajit

Esimerkiksi HBFittings määrittääCW614N / CA360 messinki tanko{2}}varastoliittimiinjaCA377 messinki taotuille liitoillesen messinkikytkimen tuotetiedoissa.

CA360 / CW614N

Hyvä valinta, kun koneistus on tärkeää.

Tyypillisiä etuja:

• Erinomainen työstettävyys
• Hyvä langan laatu
• Soveltuu CNC-tuotantoon
• Hyvä mittojen toistettavuus

Sopii:

• Tarkkuusadapterit
• Instrumenttien varusteet
• Kierreliittimet
• Pieni{0}}erä OEM-osat

CA377

Käytetään yleisesti taotuissa messinkiliittimissä.

Sopii kun:

• Voimalla on väliä
• Taottu rakenne on edullinen
• Sovituksella on monimutkaisempi ulkomuoto

Lyijyä-vapaata messinkiä

Juomavesijärjestelmien{0}}materiaalispesifikaatioissa tulee käsitellä lyijypitoisuutta ja kohdemarkkinoiden vaatimaa sertifiointia.

HBFittings tunnistaa lyijyttömän -messingin sovelluksiin, joissa lyijykontaminaation välttäminen on tärkeää, mukaan lukien juoma--vesiputkistot ja elintarvikkeiden{2}}kosketuskomponentit.

9. Lyijy-vapaa messinkiadapteri vs. tavallinen messinkiadapteri

Normaalille teollisuusilmalinjalle voi riittää tavallinen messinkilaatu.

Juomavesilaitteiden{0}}erittelyt muuttuvat.

Ostajan tulee kysyä:

• Liidin{0}}sisältövaatimus
• Materiaaliluokka
• Sovellettava juomaveden{0}}standardi
• Sertifiointi
• Tiivistemateriaali, jos sovittimessa on tiiviste

HBFittings panee merkille eron lyijyttömän ja{0}}lyijyttömän messingin välillä ja tunnistaa lyijyttömän messingin, jos lyijypitoisuutta on valvottava.

10. DZR-messinkiadapteriliittimet

DZR tarkoittaaSinkkimuutosta kestävä.

Se ratkaisee eri ongelman kuin lyijytön messinki{0}.

HBFittingsin materiaalivalikoimaan kuuluu DZR-messinkilaatuja, mmCW602N ja CW617N.

Jos projekti vaatii sekä alhaista lyijy- että DZR-suorituskykyä, pyydä toimittajaa vahvistamaan tarkka seos ja sertifiointi sen sijaan, että käsittelisit termejä keskenään vaihdettavissa olevina.

11. Messinkiletkun väkässovittimet



Letkun väkäsadapteri yhdistää joustavan letkun kierreporttiin.

Tyypillinen rakenne:

Letkun väkäs × NPT

HBFittings listaa messinkiset letku{0}}väkäsadapterit letkun liittämiseen toisella puolella ja NPT-naarasliittimen toisella puolella. Sen tuotetiedoissa kuvataan myös käyttö PVC-, PU- ja kumiletkujen kanssa yhdessä letkunkiristimen, puristusholkin tai holkin kanssa.

Tyypilliset sovellukset:

• Vesi
• ilmaa
• Öljy
• Kastelu
• Nesteen siirto
• Pumput
• Laitteiden liitännät

Määritä näille liitoksilleletkun tunnuskierrepuolen lisäksi.

12. Pakkaus---säikeen sovittimet

Puristussovittimia käytetään silloin, kun letku on liitettävä kierrekomponenttiin.

Tyypillinen kokoonpano:

Puristus × Mies NPT

tai

Kompressio × naaras NPT

Tarkista:

• Putken OD
• Langan koko
• Lanka standardi
• Putken materiaali
• Paineluokitus

HBFittingsin laajempi messinkiliitosvalikoima sisältää puristusliittimet kierre-, työntö--liitos- ja letku-väkästuotteiden lisäksi.

13. Työnnä-sovittimet

Push{0}}sovittimet yhdistävät:

Työnnä{0}}sovita putkiliitäntä + kierreliitos

Tyypilliset sovellukset:

• PEX putkisto
• Kupariputki
• Veden suodatus
• Asuin putkityöt
• Laitteiden liitännät

HBFittings tarjoaa erikseen messinkisiä työntö{0}}liittimiä, mukaan lukienPush Fit × MPT-sovitinjaPush Fit × MPT-kyynärpää.

14. Painemittarisovittimet

Painemittarit käyttävät usein kierrestandardeja, jotka eivät vastaa laiteporttia.

Tässä pieni messinkiadapteri voi ratkaista suuremman asennusongelman.

HBFittings luettelee messingiset painemittarin sovittimet{0}}kokoonpanoissa, kuten:

• NPT × NPT
• Metrinen × G kierre
• G × Metrinen
• NPT × BSPT

Sovellukset sisältävät:

• Painemittarit
• Hydrauliset laitteet
• Ilmajärjestelmät
• Prosessilaitteet
• Instrumentointi

15. Suora sovitin vs. kyynärpääsovitin

Suora sovitin

Käytä, kun kaksi liitoskohtaa ovat kohdakkain.

Edut:

• Yksinkertainen virtausreitti
• Kompakti
• Helppo valmistaa

90 asteen sovitin

Käytä, kun:

• Putken suuntaa on muutettava
• Laitetilaa on rajoitetusti
• Letkun reitityksen on käännettävä

HBFittingsin messinkiputkiliitossarja sisältää taotut katukulmat ja muut kulmaliittimet sovittimien ohella.

16. Sovittimen pituuden valinta

Sovittimen pituus jätetään joskus huomiotta, kunnes asennus alkaa.

Harkitse:

• Käytettävissä oleva asennustila
• Kiinnitys ketjuun
• Eristeen paksuus
• Venttiilin rungon välys
• Laiteaukon syvyys
• Pääsy jakoavaimella

HBFittings ilmoittaa erityisesti, että sen pituusMessinkinen uros ja naaras jatkosovitinvoidaan räätälöidä asiakkaan vaatimusten mukaan.

Anna OEM-tilauksissa piirustus sen sijaan, että luottaisi yleiseen "pitkän sovittimen" kuvaukseen.

17. Paine ja lämpötila

Adapteri on valittava koko liitäntäjärjestelmän mukaan.

Tarkista:

• Työpaine
• Testipaine
• Nesteen lämpötila
• Ympäristön lämpötila
• Yhteyden tyyppi
• Putken materiaali

Älä oleta, että kahdella saman kierrekoon sovittimella on sama paineluokitus.

Esimerkiksi pienellä instrumenttisovittimella ja taotulla putkisovittimella voi olla hyvin erilaiset huoltovaatimukset.

18. Pintakäsittely

HBFittings listaa useita mahdollisia viimeistelyjä messinkiliitostuotteilleen, mukaan lukien:

• Luonnollinen messinki
• Nikkeli
• Kromi
• Sähkö{0}}tinattu
• Sinkki
• Hopea
• Kulta
• Muut asiakkaan{0}}määritykset

Valitse viimeistely ympäristön ja ulkonäön vaatimusten mukaan.

Luonnollinen messinki

Soveltuu yleisiin sovelluksiin.

Nikkelöinti

Hyödyllinen, kun pinnan ulkonäköä ja lisäkorroosiosuojaa tarvitaan.

Kromipinnoitus

Yleistä, kun ulkonäkö on tärkeä.

Electro{0}}Tinattu

Hyödyllinen tietyissä sähkö- ja erikoisliitäntäsovelluksissa.

Määritä OEM-tuotteille pinnoitteen paksuus, jos se vaikuttaa suorituskykyyn.

19. Messinkiadapterin valmistus

HBFittings asettuu tarkkuus{0}}koneistettujen osien valmistajaksi ja ilmoittaa, että sillä on tekniset valmiudet OEM-työhön ja piirustus{1}}pohjaiseen räätälöintiin. Sen messinkiliitostuotantoon kuuluu taonta ja CNC-työstö.

Tyypillinen sovittimen valmistusreitti voi olla:

Messinkitanko / taontaaihio
↓
Takominen tai leikkaaminen
↓
CNC-sorvaus
↓
Kierteen koneistus
↓
Purseenpoisto
↓
Pintakäsittely
↓
Mittatarkastus
↓
Vuoto/painetestaus
↓
Puhdistus & Pakkaus

Adapterien kohdalla kierteen laatu ansaitsee erityistä huomiota, koska vain pieni mittavirhe voi vaikuttaa kokoonpanoon.

20. Mitä tulee tarkistaa tarkastuksen aikana?

Mitat

Tarkista:

• Kokonaispituus
• Hex koko
• Langan pituus
• Portin mitat

Langat

Tarkista:

• Langan tyyppi
• Piki
• Suuri halkaisija
• Pieni halkaisija
• Mittarin tarkastus

Materiaali

Tarkista:

• Messinkilaatu
• Kemiallinen koostumus
• Materiaalitodistus

Pinta

Tarkista:

• Pinnoitus
• Naarmut
• Burrs
• Halkeamia

Suorituskyky

Tarkista:

• Vuoto
• Paine
• Vedä- ulos tarvittaessa

HBFittings ilmoittaa tarjoavansa tarkastus- ja{0}}laadunvalvontatukea ja näytteitä asiakkaille laadun arvioimiseksi ennen ensimmäistä yhteistyötä.

21. Oikean messinkiadapterin valitseminen

Käytännön ostojärjestys on:

Vaihe 1 - Tunnista yhteys A

Esimerkki: 1/2" miespuolinen NPT

Vaihe 2 - Tunnista yhteys B

Esimerkki: 3/4" naispuolinen NPT

Vaihe 3 - Vahvista säikeen standardi

NPT / BSPP / BSPT / Metric / UNF / muu

Vaihe 4 - Valitse materiaali

CA360 / CA377 / lyijy-ilmainen / DZR

Vaihe 5 - Vahvista keskitaso

• Vesi
• ilmaa
• Öljy
• Kaasu
• Kemiallinen
• Kylmäaine

Vaihe 6 - Vahvista paine

Esimerkki: 150 psi työpaine

Vaihe 7 - Vahvista lämpötila

Esimerkki: 0–80 astetta

Vaihe 8 - Vahvista sertifiointi

Erityisesti seuraaville:

• Juomavesi
• Kaasu
• Ruokailuvälineet

22. Esimerkkivalinta

Oletetaan, että asiakkaan on muodostettava yhteys:

3/4" urospuolinen NPT-venttiili

vastaanottajalle:

1/2" naaraspuolinen NPT-putki

Tarvittava sovitin määritettäisiin seuraavasti:

3/4" naaras NPT×1/2" urospuolinen NPT-messinkivähennyssovitin

Vahvista sitten:

• Messinkilaatu
• Paine
• Lämpötila
• Pinta
• Määrä

Tämä on paljon tarkempi kuin: "3/4 - 1/2 messinkiadapteri."

23. Messinkiadapteriliittimet asuinrakennusten putkitöihin

Tyypilliset sovellukset:

• Vedenlämmittimet
• Hanat
• Veden suodattimet
• Venttiilit
• Pumput
• PEX-siirtymät
• Kupariputkien siirtymät

Määritä juoma{0}}vesijärjestelmille sopivalyijy{0}}vapaa messinkivaatimus ja sertifiointisen sijaan, että tilaat oletuksena tavallista messinkiä. HBFittings tunnistaa lyijyttömän -messingin juomaveden-ja putkisovelluksiin.

24. Messinkiadapterit kaupallisiin rakennuksiin

Kaupallisissa projekteissa käytetään yleensä sovittimia:

• Pumput
• Venttiilit
• LVI-laitteet
• Vedenkäsittelyjärjestelmät
• Painelaitteet
• Jakotukit

Hankinnan tulee perustua asopiva aikataulutarkat liitäntätiedot.

Esimerkki:

25. Messinkiadapteriliittimet teollisuuslaitteisiin

Teollisuusostajat voivat vaatia:

• Erikoislankayhdistelmät
• Mittari---NPT-sovittimet
• BSP-to-NPT-sovittimet
• Mukautetut pituudet
• Mukautetut kuusiomitat
• Erikoispintakäsittelyt

HBFittingsin julkaisemat tuotetiedot tukevaterikoiskierteet asiakkaan vaatimusten mukaan, mikä tekee tämäntyyppisestä sovittimesta sopivan OEM-projekteihin, joissa vakioluettelon varusteet eivät vastaa laiteporttia.

26. Messinkiadapteri vs. ruostumaton terässovitin

Messinki on usein käytännöllinen valinta yleisiin vesi-, vesi-, ilma- ja laiteliitäntöihin. Ruostumattomasta teräksestä tulee houkuttelevampi paikoissa, joissa korroosioolosuhteet ovat ankarat tai missä prosessispesifikaatiot sitä edellyttävät.

27. Yleiset ostovirheet

Virhe 1: Vain koon määrittäminen

"1/2 tuuman sovitin" on epätäydellinen.

Tarvitset: 1/2" FNPT × 3/4" MNPT

Virhe 2: säiestandardia ei ole ilmoitettu

NPT:tä ja BSP:tä ei pidä käsitellä samana säietenä.

Virhe 3: Materiaalin huomiotta jättäminen

"Mesinki" ei tunnista metalliseosta.

Määritä:

CA360

tai:

CA377

tai:

Lyijytöntä-messinkiä tai vaadittua DZR-laatua.

Virhe 4: Nesteen huomioiminen

Paineilmasovitin ei automaattisesti sovellu kaikille nesteille tai kemikaaleille.

Virhe 5: Pituuden valitseminen tuotannon jälkeen

Jos sovitin asennetaan kaapin tai laitekotelon sisään, pituus tulee varmistaa ennen koneistusta.

Virhe 6: Sertifioinnin unohtaminen

Juomaveden tai säänneltyjen sovellusten osalta sertifiointivaatimusten tulee olla osa alkuperäistä tarjouspyyntöä.

28. OEM/ODM-messinkiadapteriliittimet

HBFittings ilmoittaa hyväksyvänsäpiirustus-pohjaiset OEM-kyselyt, jolla on suunnittelutiimi ja se tarjoaa räätälöityä messinkiliitostuotantoa.

Jos haluat mukautetun sovittimen, lähetä:

Piirustus

Sisältää:

• Kokonaispituus
• Kierteen mitat
• Hex koko
• Portin mitat
• Toleranssit

Materiaali

Esimerkki: CA360 messinki

Kierre

Esimerkki: 1/2" NPT × M20 × 1,5

Valmis

Esimerkki: Nikkelipinnoitettu

Sovellus

Esimerkki: Painemittari

Suorituskyky

Esimerkki: 300 psi työpaine

Määrä

Esimerkki: 30 000 kpl/vuosi

Tämä antaa valmistajalle selkeän tuotantotavoitteen.

29. Messinkiadapteriliittimet RFQ-malli

Tuote:Messinkinen sovitin
A puoli:1/2" naaras NPT
B-puoli:3/4" uros NPT
Tyyppi:Pienentävä sovitin
Materiaali:CA360 / Lyijy-vapaa messinki
Pituus:___ mm
Hex koko:___ mm
Viimeistely:Luonnollinen messinki / nikkelipinnoitettu
Työpaine:___ psi
Lämpötila:___ tutkinto
Keskikokoinen:Vesi / Ilma / Öljy / Muut
Sertifiointi: ___
Vuotuinen määrä:___ kpl
Pakkaus:Bulkki / Yksittäinen / OEM-pakkaus
Piirustus:Liitteenä

Kierremittavaatimus + materiaalitodistus + tarkastusstandardi + näytehyväksyntä

30. Messinkiadapteriliittimien ostajan tarkistuslista

Yhteys

• Sivu A tunnistettu
• Sivu B tunnistettu
• Mies/naaras vahvistettu
• Koko vahvistettu
• Lankastandardi vahvistettu

Materiaali

• CA360
• CA377
• Lyijytöntä{0}}messinkiä
• DZR messinkiä
• Muu määritelty seos

Sovellus

• Juomavesi
• Yleinen putkityö
• LVI
• ilmaa
• Öljy
• Teollisuuden laitteet
• Instrumentointi

Suorituskyky

• Työpaine
• Testipaine
• Lämpötila
• Nesteen yhteensopivuus

Valmistus

• Taonta
• CNC-työstö
• Langan tarkastus
• Vuototesti
• Pintakäsittely
• OEM piirustus
